Wehneltzylinder


Teil einer Elektronenkanone


Basiswissen

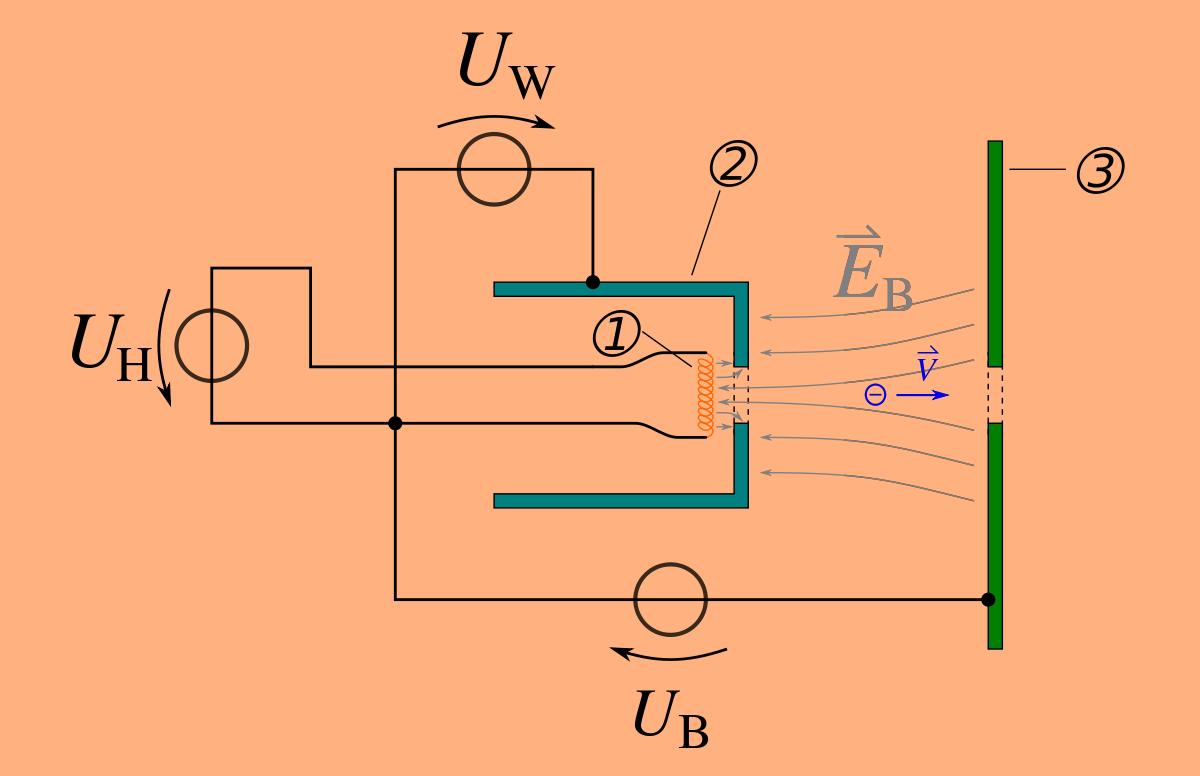

Ein Wehneltzylinder regelt die Helligkeit in Kathodenstrahlröhren und fokussiert Elektronenstrahlen. Die Längsachse ist parallel zum gewünschten Elektronenstrahl. Der Zylinderboden liegt von der Glühkathode aus in Flugrichtung und hat mittig ein Kreisloch.

Wo befindet sich der Zylinder?


Der Wehneltzylinder wird in unmittelbarer Nähe einer Glühkathode angebracht und ihr gegenüber mit einem negativen elektrischen Potential versehen. Durch Einstellen dieser Spannung verändert sich die Anzahl der Elektronen, die das Potential überwinden können, und somit die Intensität des Elektronenstrahles. Sie auch Elektronenkanone ↗

Wie fokussiert der Zylinder der Strahl?


Elektronen, deren Flugrichtung sehr weit von der Strahlachse abweicht, werden durch das negative Potential der Zylinderwand gleichmäßig von dieser abgestoßen und somit wieder zurück zur Strahlachse hin gelenkt. Durch den Wehneltzylinder konnte die vorher notwendige sehr hohe Anodenspannung deutlich reduziert werden.
