Basiswissen

Worum geht es?

• Auf einer parabelförmigen Rutschbahn lässt man eine Kugel anrollen.


• Am untersten Punkt verlässt sie die Rutschbahn im waagrechten Flug.


• Die Flugbahn ist dann aus physikalischer Sicht ein waagrechter Wurf.


• Mit dem Versuch kann man die Abfluggeschwindigkeit bestimmen,


• Wurfweiten vorhersagen und Flugbahnen ...


• mit einer Kamera sichtbar machen.


Was braucht man dafür?

• WH54 20160101 Inventar Wurfrutsche ↗


• WH54 Lamellenfänger ↗


• Stabmagnet [am Lamellenfänger] ↗


• Zollstock [vorzugsweise in cm] ↗


• > Metallkugel, etwa 1cm Durchmesser


1. Schritt

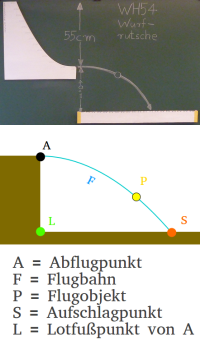

• Wurfrutsche an Tafel aufbauen


• Irgendwo in der Werkstatt hängt an der Wand eine große weiße Wurfrutsche.


• Darunter hängt ein etwa 1m langer Lamellenfänger für die Kugel.


• Befeste den Lamellenfänger irgendwo mehr unten rechts an der Tafel.


• Er sollte waagrecht von links nach verlaufen.


• Bestige links darüber die Wurfrutsche.


• An ihr ist ein Abflugpunkt beschriftet.


• Dieser Abflugpunkt kann zum Beispiel 40 cm senkrecht ...


• über dem linken Ende des Lamellenfängers sein.


2. Schritt

• Nimm die Metallkugel.


• Setze sie auf die Anrollbahn bei einer Höhe von 20 cm.


• Lasse sie rollen. Sie fällt dann irgendwo in ein Fach des Lamellenfängers.


• Springt sie beim Auftreffen irgendwo anders hin, wiederhole des Versuch.


• Wenn die Kugel direkt in das Fach gefallen ist, notiere als Wertepaar:


• die Anlaufhöhe Delta auf der Rutsche und die Flugweite s in Zentimetern.


• Schreibe als Wurfweite s das auf den Lamellen angegeben Intervall auf, z. B. 40-45.


• Das ist die Wurfweite in Zentimern (wären 0,40 bis 0,45 Meter).


3. Schritt

• Wiederhole dieses Versuch für alle Anlaufhöhen Delta h.


• Erstelle daraus eine Wertetabelle für Delta h und s.


• Fertig.
