Basiswissen

Auf eine Papprolle wurde zylinderförmig Draht aufgerollt. Daraus entstand eine Luftspule. Hier stehen die Angaben für einen Nachbau.

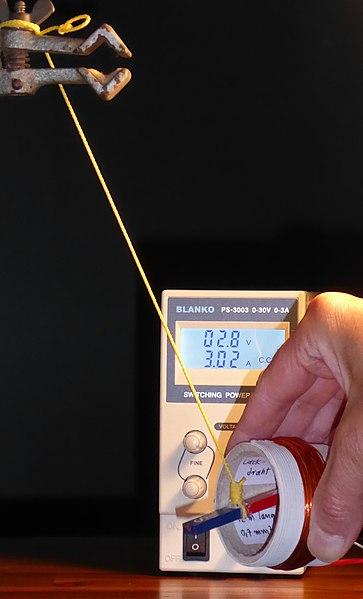

Bildbeschreibung und Urheberrecht — Die Luftspule hatte etwa 5 cm Innendurchmesser, der Außendurchmesser lag bei rund 6 cm. Die gesamte Länge des gewickelten Drahtes lag bei etwa 12 m. Der Drahtquerschnitt betrug 0,7 mm². Die Anzahl n der Wicklungen war 67. Durch den Draht flossen 3 Ampere bei rund 0,28 Volt. Nach einigen Zehnersekunden fühlte sich der Draht zwischen warm bis heiß an. Ein in der Nähe frei hängender Permanent-Stabmagnet wurde deutlich angezogen. Zog man den Magneten mit der Hand heraus, spürte man eine deutliche magnetische Kraft. Der Stabmagnet hatte eine Masse von etwa 24 Gramm, die Pendellänge lag bei rund 23 cm.☛

Eigenschaften

Der Innenraum des Zylinders ist leer. Das Ganze ist eine sehr einfache Luftspule. Fließt ein Strom von z. B. 3 Ampere durch die Spule, kann damit deutlich sichtbar ein waagrecht hängender Stabmagnet abgelenkt werden. Auch ein einfacher Kompass erfährt eine deutlich Ablenkung. Hier stehen einige Daten.

Die Luftspule in Zahlen

Querschnitt des Lackdrahtes: 0,7 mm²

Gesamtlänge des Drahtes: etwa 12 m

Länge über alles: knapp über 4 cm.

Innendurchmesser: etwa 5 cm

Außendurchmesser: etwa 6 cm

Anzahl Wicklungen: etwa 67

Liegt in der Kiste 12 ↗
