Voll funktionsfähiger Nachbau einer alten Uhrform aus der Schweiz: das Stück ist im Betrieb in der Lernwerkstatt Mathematik in Aachen.

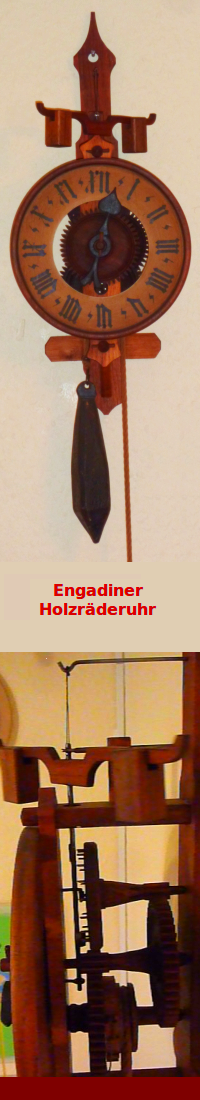

Bildbeschreibung und Urheberrecht — Man sieht eine originale Engadiner Holzräderuhr.☛

Die Holzräderuhr der Lernwerkstatt

Das Exemplar stammt aus dem Jahr 1966.^[2]

Es wurde im März 2018 grundüberholt.

Von der Holzmanufaktur Cadonau:

Gewachst, geölt, gestellt

Für einen genauen Gang müssen die Balkengewichte auf der jeweils dritten Rille von innen auf dem Waagbalken sitzen.

Diese Grundüberholung im Jahr 2018 hat gut 300 Franken gekostet.

Unerwartet kamen noch einmal recht hohe Zollkosten hinzu.

Die Schweiz ist nicht in der Europäischen Union.

Siehe auch 👉 Engadiner Holzräderuhr

Pflege-Logbuch

Februar 2026

Die Uhr ist seit dem April 2024 anstandsfrei durchgelaufen. Sie wurde nicht regelmäßig gepflegt. Lediglich wurden die Zähne der Zahnräder gelegentlich mit einem Pinsel gereinigt. Dabei wurde die Uhr jedoch nicht auseinander genommen. Anfang Februar 2026 blieb die Uhr dann wieder zweimal stehen. Sie wurde zunächst nicht gereinigt. Bei weiteren Versuchen, sie wieder in Gang zu halten, lief sie einige Minuten lang, blieb dann aber immer wieder stehen. Beim dritten Anlaufversuch blieb sie nach 24 Minuten stehen. Auffällig war auch, dass sich der Zeiger während der Laufzeit nicht fortbewegt hat. Bei einem vierten Versuch blieb die Uhr nach 6 Minuten stehen, wieder ohne dass sich der Zeiger weiter bewegt hat. Ich nahm dann das vordere Zahnrad mit dem Zeiger ganz ab: die Uhr lief mindestens 110 Minuten einwandfrei. Nach einem erneuten Aufziehen war sie aber wieder nach 6 Stunden stehen geblieben. Der Zeiger lief dann aber mit. Ein wichtiger Punkt könnte sein, wie fest der Zeiger auf die Welle der Uhr aufgeschoben wird. Je lockerer desto besser für die Laufzuverlässigkeit?

April 2024

Ölung nötig: Die Uhr ist zunächst an zwei aufeinanderfolgenden Tagen stehen geblieben. Sie wurde seit etwa 2½ Jahren nicht mehr gepflegt. Auch eine Befreiung aller Bauteile von Staub mit einem Pinsel blieb die Uhr nach wenigen Minuten Laufzeit stehen. Eine Lösung brachte die Ölung des oberen Spindellapens: ein Tropfen Öl (nur den oberen, der untere Spindellappen ist noch ungeölt), und die Uhr läuft seit zwei Tagen wieder problemlos.

September 2023

Läuft durch: Die Uhr ist seit September 2023 kein einziges Mal mehr stehen geblieben. Sie wurde auch nicht mehr aufwändig oder regelmäßig gereinigt.

Mai 2021

Fast problemloser Betrieb: die Uhr ist seit Oktober 2020 nur einmal stehen geblieben. Sie ist ansonsten problemlos durchgelaufen.

Oktober 2020

Reinigung: etwa um den 7. Oktober wurde der obere Metallflügel der senkrechten Welle, der sogenannte Spindellappen^[1] sauber gepinselt. Seitdem (Stand 9. Okt.) ist die Uhr nicht mehr stehen geblieben.

Oktober 2020

Einfluss der Heizung?

Seit etwa dem 20ten September springt die Zentralheizung im Raum an.

Dadurch sollte die durchschnittliche Luftfeuchtigkeit sinken.

Damit sollte das Nußbaumholz auch wieder Wasser abgeben.

Dadurch sollte die Uhr irgendwann wieder ohne Stehenbleiben laufen.

Das soll jetzt beobachtet werden.

September 2020

Tipps von der Uhrmacher-Firma Cadonau aus der Schweiz:

Ziel: das Stehenbleiben verhindern

Räder sehr vorsichtig nach hinten schieben.

Mit Pinsel reinigen ist immer gut.

Das Holz auf keinen Fall ölen

Ursache möglicherweise:

Hohe Luftfeuchtigkeit, Holz quillt um Zehntelmillimeter.

Der Effekt trete schon einmal im Herbst auf.

Holz nimmt Feuchtigkeit mit Wochen Verzug auf und ab.

Ab dem 28. Sept. blieb die Uhr spätestens 30 min nach Laufbeginn wieder stehen.

September 2020

Die Uhr blieb auch nach einer trockenen Reinigung mit Pinsel öfters stehen:

20. Sept., 23. Sept., 24. Sept.; 28. Sept. 2020

Die Situation wurde rapide schlechter.

September 2020

Die Uhr bliebt wiederholt stehen.

Es erfolgte eine Reinigung der Zahnräder mit einem Pinsel.

Die Uhr lief einige Tage problemlos.

Mitte Juni 2018

Die Uhr blieb immer öfters stehen.

Mehrmals lief sie gar nicht mehr richtig an.

Auch händisches Inschwungsetzen brachte nichts mehr.

Überall wo die senkrechte Spindel anderes Metall ...

berührt, wurde sie dann mit einem Tropfel Öl geölt.

Sie lief danach deutlich leichter.

Anfang Juni 2018

Spindel hoch- und runter bewegen

Die Uhr hat eine sogenannte Spindel.

Das ist die senkrechte Welle, die oben ...

an einem Faden aufgehängt ist.

Diese hatte ich mehrmals hoch- und runterbewegt.

Danach lief die Uhr einwandfrei.

Vielleicht hatten sich Flusen in ...

der Spindel abgesetzt.

Anfang Mai 2018

Die Uhr stand jetzt fast immer 5 Minuten nach der Ingangsetzung.

Geholfen hat es, das Radwerk mit einem weichen Pinsel zu säubern.

Dazu wurde die Uhr nicht zerlegt, die Säuberung erfolgte "im Betrieb".

Vielleicht hatte sich Staub oder eine Fluse in ein Zahnrad gesetzt.

Danach lief die Uhr etwas länger, blieb aber nach einem halben ...

Tag spätestens wieder stehen.

Ende Mai 2018

Die Uhr blieb zum ersten Mal stehen.

Optisch, auch mit Lupe, war kein Grund zu erkennen.

Ende April 2018

Die Uhr wurde in der Lernwerkstatt aufgehängt.

Sie lief einwandfrei.

Anfang April 2018

Die Uhr wurde von der Firma Cadonau grundüberholt.

Kosten etwa 300 Schweizer Franken.

Allgemeine Tipps

Kein Wasser

Die Uhr nie in Wasser legen oder mit Wasser abwaschen.

Das Holz würde dadurch quellen.

Kein Billigöl

Kein billiges Öl zum Ölen nehmen

Billigöl führt zu Verharzungen.

Auch Nähmaschinenöl sei nicht geeignet.

Hochwertiges Uhren- oder Maschinenöl.

Cadonau empfiehlt, ganz auf Ölen zu verzichten.

Laufen lassen

Uhrmacher empfehlen, die Uhr möglichst selten stehen zu lassen.

Beim Stand ist das Öl nicht in Bewegung.

Es neigt dann verstärkt zur Verharzung.

Besser: die Uhr immer laufen lassen.

Fußnoten

[1] Die zwei Spindellappen sind aus Metall und sehen wie kleine senkrecht gestellte Flügel direkt an der metallenen Spindel aus. Sie greifen abwechselnd in das senkrecht stehende Kronrad ein. Mehr zur Technik steht auch unter 👉 Waagbalkenuhr

[2] Das große Zahnrad, welches auf der Vorderseite der Uhr auch den Zeiger trägt, kann man man nach dem Abziehen eines Bolzens leicht mit der Hand abnehmen. Dann wird ein senkrecht verlaufender Holzstab sichtbar. Auf diesen ist wie eingebrannt der Schriftzug "1. Mai 1966" zu sehen. Darunter der Schriftzug "31. März 2018". Es scheint üblich zu sein, dass die Uhr bei jedem Besuch des Uhrmachers eine Brandmarke als Zeitstempel bekommt.
