Gerade zeichnen aus Tabelle
Anleitung
Basiswissen
Man hat eine Tabelle, zum Beispiel mit Messwerten aus einem Versuch. Daraus kann man einen Graphen zeichnen. Das ist hier ausführlich erklärt.
Was meint Gerade hier?
- Das meint eine Gerade in einem x-y-Koordinatensystem.
- Die Gerade mit dem Koordinatensystem zusammen heißt auch Graph.
- Die x-Achse geht von links nach rechts (waagrecht).
- Die y-Achse geht von oben nach unten (senkrecht).
Was ist gegeben?
- Man hat eine Tabelle gegeben.
- Tabellen gibt es von oben nach unten gezeichnet (senkrecht).
- Tabellen gibt es auch von links nach rechts gezeichnet (waagrecht).
- In der Tabelle stehen immer ein x-Wert und ein dazugehöriger y-Wert neben- oder übereinander.
- Wenn die x- und y-Werte zu einer linearen Zuordnung gehören, kann man daraus eine Gerade zeichnen.
Wie geht man vor?
- Jedes Pärchen von x-y-Zahlen gibt gleich einen eigenen Punkt im Koordinatensystem.
- Nimm ein solches Pärchen. Die x-Zahl sagt, wo man auf der x-Achse hingehen soll.
- Gehe auf diese Stelle auf der x-Achse.
- Die y-Zahl sagt einem dann, wie weit nach oben man von dort aus gehen soll.
- Gehe so weit nach oben und markiere diese Stelle als Punkt.
- Ist die y-Zahl aber eine Minuszahl, dann gehe von der x-Achse aus nach unten.
- Das machst du jetzt für jedes x-y-Pärchen aus der Tabelle.

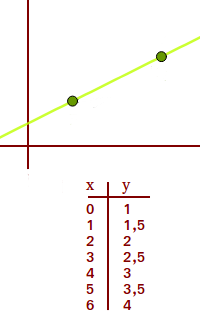

Gerade zeichnen
- Verbinde die Punkte mit einem Lineal.
- Wenn alles richtig ist, liegen alle Punkte genau auf der Geraden.
